JSTF1254标准法兰式过孔导电滑环

法兰式过孔导电滑环是中心带孔且法兰式安装的导电滑环的统称,主要用于传输精密信号、微弱电流、大电流、高电压;

13562248831
提供各种规格导电滑环的工作原理和技术解决方案
产品详情

JSTF1254系列标准法兰式过孔导电滑环特点:

主要给气液管道通过或旋转电机轴而设计,转子法兰安装,中心带过孔。

  • 采用先进的贵金属簇刷式多点接触,在低的摩擦力下保证接触可靠

  • 通孔直径从 5mm 到 60mm

  • 法兰尺寸可根据客户要求任意匹配

  • 标准化产品,有库存

  • 多触点刷丝和平环的匹配设计,高寿命合金摩擦副,具有优良的电气接触特性和自润滑性能

  • 支持信号,功率混合传输

  • 可基于标准型号定制电路数和电流电压

  • 法兰使用铝合金材质,其余结构件全部模具成型,选用阻燃高强度工程塑料,传输可靠稳定性价比高




注:内径大小可根据客户要求增加衬套来满足需求尺寸,法兰尺寸大小可根据客户要求定制。

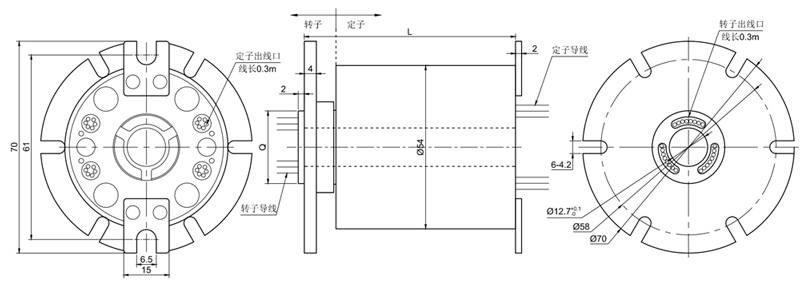

JSTF1254系列标准法兰式过孔导电滑环选型表:

型号

长度Lmm

环路数

电流电压

JSTF1254A002

30.6

2

电流3A,电压110V

JSTF1254A004

33.6

4

JSTF1254A006

36.6

6

JSTF1254A008

39.6

8

JSTF1254A012

45.6

12

JSTF1254A018

54.6

18

JSTF1254A024

63.6

24

JSTF1254A030

72.6

30

JSTF1254A035

80.1

35

JSTF1254002

31.5

2

电流5A,电压380V

JSTF1254004

35.9

4

JSTF1254006

40.3

6

JSTF1254008

44.7

8

JSTF1254012

53.5

12

JSTF1254018

66.7

18

JSTF1254024

79.9

24

注:电流大小和环路数并不局限于表中所列,可以任意匹配,具体可咨询客服。



JSTF1254系列标准法兰式过孔导电滑环技术规格参数:

电气技术指标

电流

5A

3A

额定电压

0-380VAC/DC

0-110VAC/DC

绝缘电阻

≥1000MΩ/500VDC;

≥500MΩ/250VDC;

绝缘强度

≥800VAC@50Hz60s

≥250VAC@50Hz60s

动态电阻变化值

≤0.01Ω

≤0.01Ω

导线规格

0.35mm²镀银铁氟龙

0.2mm²镀银铁氟龙

导线长度

标准长度0.3米(可据客户要求做任意长度)

机械技术指标

产品等级

VC(通用级)

VD(工业级)

VH(高端级)

工作寿命

4000万转

8000万转

1.2亿转

额定转速

300RPM

800RPM

1500RPM

接触材料

银合金

镀金

金合金

工作温度

-30℃~80℃

工作湿度

0~85% RH

整体结构材料

工程塑料/铝合金

工程塑料/铝合金

铝合金

防护等级

IP54
