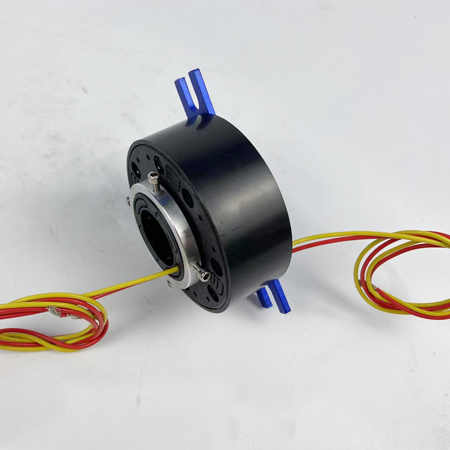

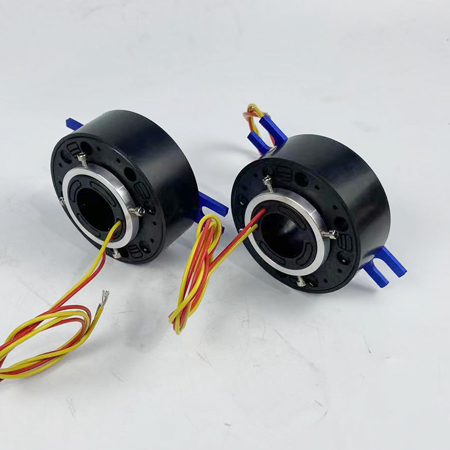

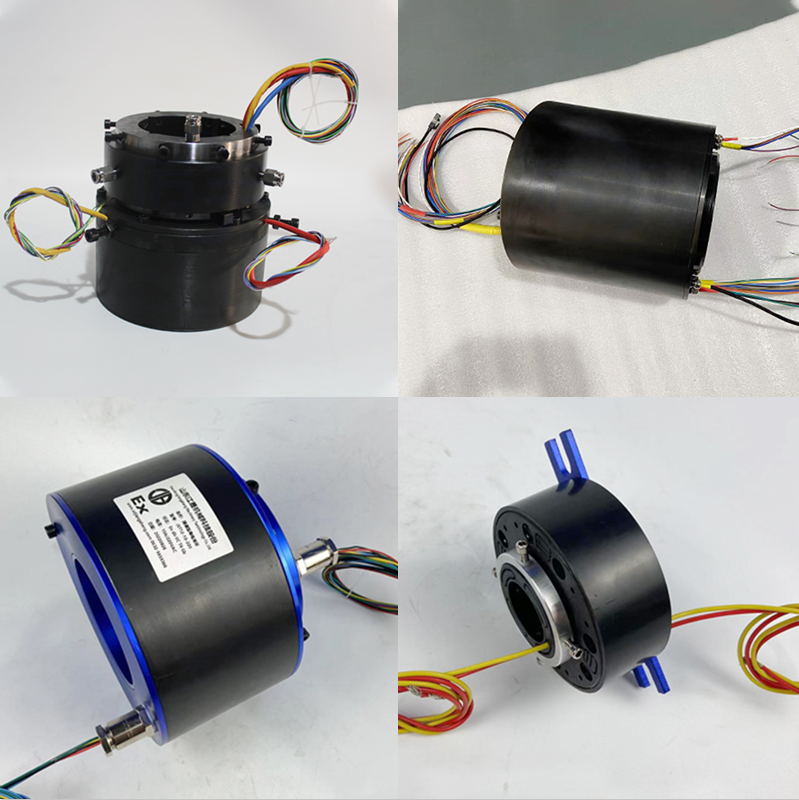

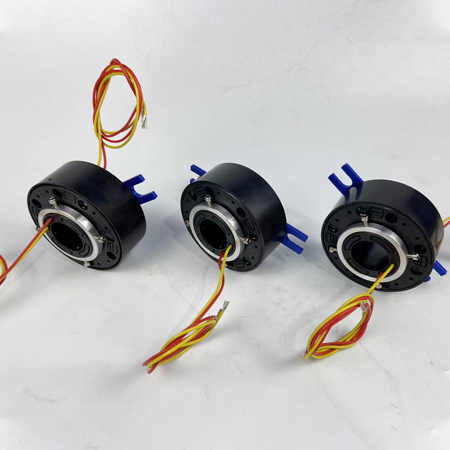

过孔滑环

过孔式导电滑环是中心带孔的一系列导电滑环的统称,主要用于传输精密信号、微弱电流、大电流、高电压;


13562248831
提供各种规格导电滑环的工作原理和技术解决方案
产品详情

型号列表



型号

长度Lmm

26A

20A

10A

5A

总环数

JST2578006-01

53.5



6


6

JST2578006-02

53.5


6



6

JST2578006-03

53.5

6




6

JST2578006-04

53.5




12

12

JST2578012-01

77.5



6

12

18

JST2578012-02

77.5


6


12

18

JST2578012-03

77.5

6



12

18

JST2578012-04

77.5



12


12

JST2578012-05

77.5


12



12

JST2578012-06

77.5

12




12

JST2578012-07

77.5




24

24

JST2578018-01

101.5



6

24

30

JST2578018-02

101.5


6


24

30

JST2578018-03

101.5

6



24

30

JST2578018-04

101.5



12

12

24

JST2578018-05

101.5


12


12

24

JST2578018-06

101.5

12



12

24

JST2578018-07

101.5



18


18

JST2578018-08

101.5


18



18

JST2578018-09

101.5

16




18

JST2578018-10

101.5




36

36

JST2578024-01

125.5



6

36

42

JST2578024-02

125.5


6


36

42

JST2578024-03

125.5

6



36

42

JST2578024-04

125.5



12

24

36

JST2578024-05

125.5


12


24

36

JST2578024-06

125.5

12



24

36

JST2578024-07

125.5



18

12

34

JST2578024-08

125.5


15


12

27

JST2578024-09

125.5



24


24

JST2578024-10

125.5


20



20

JST2578024-11

125.5




48

48

注:1、电流大小和环路数并不局限于表中所列,可以任意匹配,具体可咨询江晟技术客服。

2、理论上可并线使用从而使载流量电流叠加,但必须使用同一规格导线且线长相同,否则会导致电流不均烧坏产品,并线使用前请咨询江晟技术服务。





技术规格参数



电气技术指标

电流

功率环

信号环

额定电压

0-440VAC/DC

0-220VAC/DC

绝缘电阻

≥500MΩ/1000VDC;

≥500MΩ/500VDC;

绝缘强度

≥1000VAC@50Hz60s

≥500VAC@50Hz60s

动态电阻变化值

≤0.01Ω

≤0.01Ω

导线规格

1mm²/10A,2mm²/20A,3mm²/26A,4mm²/32A全铜镀锡导线

0.35mm²镀银铁氟龙线

导线长度

标准长度0.3米(可据客户要求做任意长度)

机械技术指标

产品等级

VC(通用级)

VD(工业级)

VH(高端级)

工作寿命

5000万转

8000万转

1.2亿转

额定转速

300RPM

800RPM

1500RPM

接触材料

银合金

镀金

金合金

工作温度

-30℃~80℃

工作湿度

0~85% RH

整体结构材料

工程塑料

工程塑料/铝合金

铝合金

防护等级

IP54
