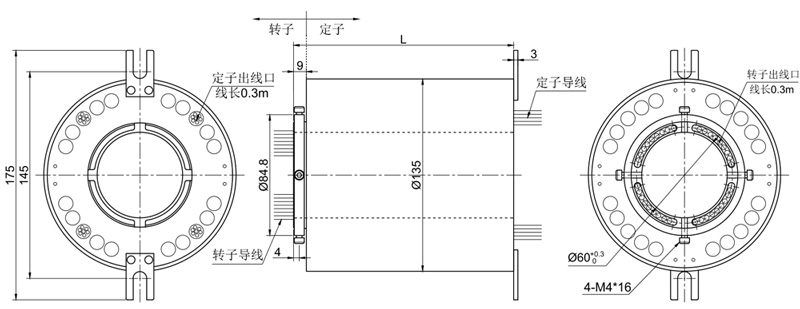

JST60135标准过孔导电滑环

过孔式导电滑环是中心带孔的一系列导电滑环的统称,主要用于传输精密信号、微弱电流、大电流、高电压;

13562248831
提供各种规格导电滑环的工作原理和技术解决方案
产品详情

JST60135系列标准过孔导电滑环特点:

主要给气液管道通过或旋转电机轴式安装而设计,如游乐行业,旋转门,旋转广告牌、包装机械、灌装设备、工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、堆垛机等。

  • 采用先进的贵金属簇刷式多点接触,在低的摩擦力下保证接触可靠

  • 通孔直径从 5mm 到 60mm

  • 标准化产品,有库存

  • 多触点刷丝和平环的匹配设计,高寿命合金摩擦副,具有优良的电气接触特性和自润滑性能

  • 支持信号,功率混合传输

  • 可基于标准型号定制电路数和电流电压

  • 结构件全部模具成型,选用阻燃高强度工程塑料,传输可靠稳定性价比高。




注:内径大小可根据客户要求增加衬套来满足需求尺寸



JST60135系列标准过孔导电滑环选型表:

型号

长度Lmm

32A/25A

18A

10A

5A

总环数

JST60135006-01

64.5



6


6

JST60135006-02

64.5


6



6

JST60135006-03

64.5

6




6

JST60135006-04

64.5




12

12

JST60135012-01

88.5



6

12

18

JST60135012-02

88.5


6


12

18

JST60135012-03

88.5

6



12

18

JST60135012-04

88.5



12


12

JST60135012-05

88.5


12



12

JST60135012-06

88.5

12




12

JST60135012-07

88.5




24

24

JST60135018-01

112.5



6

24

30

JST60135018-02

112.5


6


24

30

JST60135018-03

112.5

6



24

30

JST60135018-04

112.5



12

12

24

JST60135018-05

112.5


12


12

24

JST60135018-06

112.5

12



12

24

JST60135018-07

112.5



18


18

JST60135018-08

112.5


18



18

JST60135018-09

112.5

16




18

JST60135018-10

112.5




36

36

JST60135024-01

136.5



6

36

42

JST60135024-02

136.5


6


36

42

JST60135024-03

136.5

6



36

42

JST60135024-04

136.5



12

24

36

JST60135024-05

136.5


12


24

36

JST60135024-06

136.5

12



24

36

JST60135024-07

136.5



18

12

30

JST60135024-08

136.5


18


12

30

JST60135024-09

136.5

18



12

30

JST60135024-10

136.5



24


24

JST60135024-11

136.5


24



24

JST60135024-12

136.5

24




24

JST60135024-13

136.5




48

48

JST60135024-01

160.5



6

48

54

JST60135030-02

160.5


6


48

54

JST60135030-03

160.5

6



48

54

JST60135030-04

160.5



12

36

48

JST60135030-05

160.5


12


36

48

JST60135030-06

160.5

12



36

48

JST60135030-07

160.5



18

24

42

JST60135030-08

160.5


18


24

42

JST60135030-09

160.5

18



24

42

JST60135030-10

160.5



24

12

36

JST60135030-11

160.5


24


12

36

JST60135030-12

160.5

24



12

36

JST60135030-13

160.5



30


30

JST60135030-14

160.5


30



30

JST60135030-15

160.5

30




30

JST60135030-16

160.5




60

60

JST60135036-01

184.5



6

60

66

JST60135036-02

184.5


6


60

66

JST60135036-03

184.5

6



60

66

JST60135036-04

184.5



12

48

60

JST60135036-05

184.5


12


48

60

JST60135036-06

184.5

12



48

60

JST60135036-07

184.5



18

36

54

JST60135036-08

184.5


18


36

54

JST60135036-09

184.5

18



36

54

JST60135036-10

184.5



24

24

48

JST60135036-11

184.5


24


24

48

JST60135036-12

184.5

24



24

48

JST60135036-13

184.5



30

12

42

JST60135036-14

184.5


30


12

42

JST60135036-15

184.5

30



12


JST60135036-16

184.5




72

72

JST60135036-17

184.5



36


36

JST60135036-18

184.5


36



36

注:1、电流大小和环路数并不局限于表中所列,可以任意匹配,具体可咨询技术客服。

2、理论上可并线使用从而使载流量电流叠加,但必须使用同一规格导线且线长相同,否则会导致电流不均烧坏产品,并线使用前请咨询技术客服。





JST60135系列标准过孔导电滑环技术规格参数:

电气技术指标

电流

功率环

信号环

额定电压

0-440VAC/DC

0-220VAC/DC

绝缘电阻

≥1000MΩ/500VDC;

≥500MΩ/500VDC;

绝缘强度

≥1000VAC@50Hz60s

≥500VAC@50Hz60s

动态电阻变化值

≤0.01Ω

≤0.01Ω

导线规格

1mm²/10A,2mm²/18A,3mm²/25A,4mm²/32A²全铜镀锡导线

0.35mm²镀银铁氟龙线

导线长度

标准长度0.3米(可据客户要求做任意长度)

机械技术指标

产品等级

VC(通用级)

VD(工业级)

VH(高端级)

工作寿命

4000万转

8000万转

1.2亿转

额定转速

300RPM

800RPM

1500RPM

接触材料

银合金

镀金

金合金

工作温度

-30℃~80℃

工作湿度

0~85% RH

整体结构材料

工程塑料

工程塑料/铝合金

铝合金

防护等级

IP54
