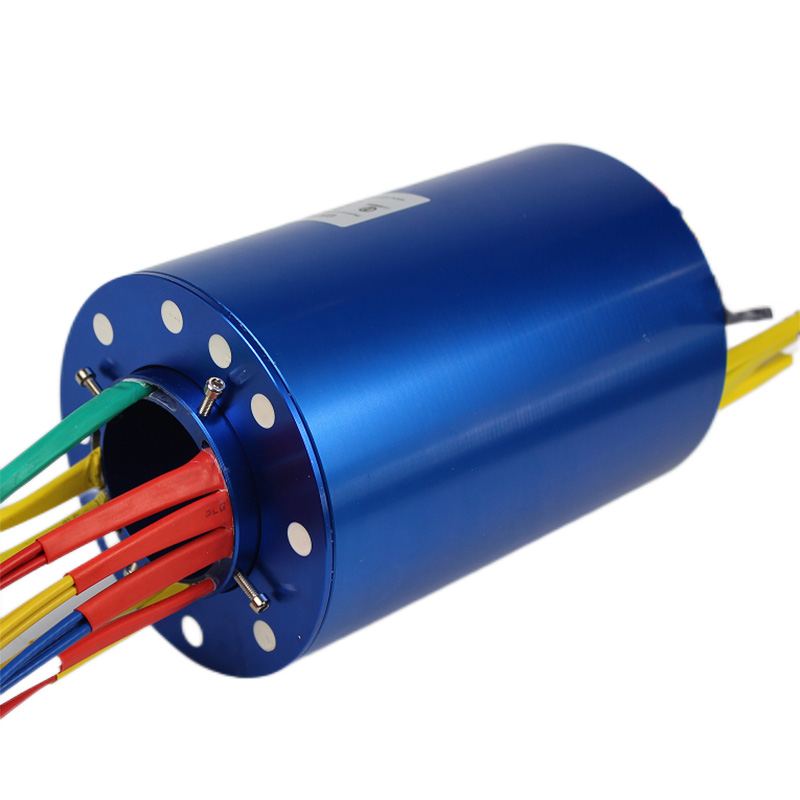

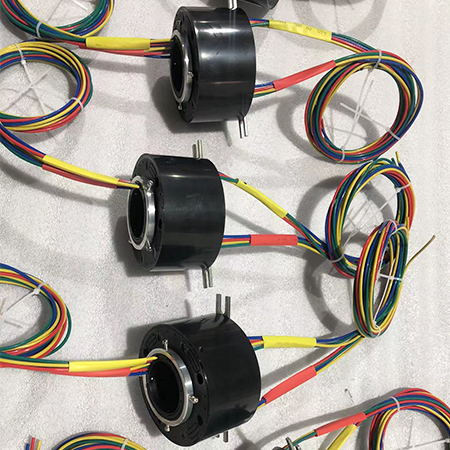

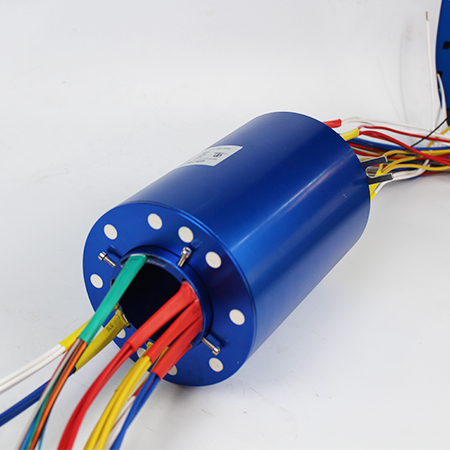

JST3899标准过孔导电滑环

过孔式导电滑环是中心带孔的一系列导电滑环的统称,主要用于传输精密信号、微弱电流、大电流、高电压;

13562248831
提供各种规格导电滑环的工作原理和技术解决方案
产品详情

JST3899系列标准过孔导电滑环特点:

主要给气液管道通过或旋转电机轴式安装而设计,如游乐行业,旋转门,旋转广告牌、包装机械、灌装设备、工业机器加工中心、旋转工作台、重型设备塔台、电缆卷盘、包装设备、堆垛机等。

  • 采用先进的贵金属簇刷式多点接触,在低的摩擦力下保证接触可靠

  • 通孔直径从 5mm 到 60mm

  • 标准化产品,有库存

  • 多触点刷丝和平环的匹配设计,高寿命合金摩擦副,具有优良的电气接触特性和自润滑性能

  • 支持信号,功率混合传输

  • 可基于标准型号定制电路数和电流电压

  • 结构件全部模具成型,选用阻燃高强度工程塑料,传输可靠稳定性价比高。




注:内径大小可根据客户要求增加衬套来满足需求尺寸



JST3899系列标准过孔导电滑环选型表:

型号

长度Lmm

25A

18A

10A

5A

总环数

JST3899006-01

53.5



6


6

JST3899006-02

53.5


6



6

JST3899006-03

53.5

6




6

JST3899006-04

53.5




12

12

JST3899012-01

77.5



6

12

18

JST3899012-02

77.5


6


12

18

JST3899012-03

77.5

6



12

18

JST3899012-04

77.5



12


12

JST3899012-05

77.5


12



12

JST3899012-06

77.5

12




12

JST3899012-07

77.5




24

24

JST3899018-01

101.5



6

24

30

JST3899018-02

101.5


6


24

30

JST3899018-03

101.5

6



24

30

JST3899018-04

101.5



12

12

24

JST3899018-05

101.5


12


12

24

JST3899018-06

101.5

12



12

24

JST3899018-07

101.5



18


18

JST3899018-08

101.5


18



18

JST3899018-09

101.5

16




18

JST3899018-10

101.5




36

36

JST3899024-01

125.5



6

36

42

JST3899024-02

125.5


6


36

42

JST3899024-03

125.5

6



36

42

JST3899024-04

125.5



12

24

36

JST3899024-05

125.5


12


24

36

JST3899024-06

125.5

12



24

36

JST3899024-07

125.5



18

12

34

JST3899024-08

125.5


15


12

27

JST3899024-09

125.5



24


24

JST3899024-10

125.5


20



20

JST3899024-11

125.5




48

48

注:1、电流大小和环路数并不局限于表中所列,可以任意匹配,具体可咨询技术客服。

2、理论上可并线使用从而使载流量电流叠加,但必须使用同一规格导线且线长相同,否则会导致电流不均烧坏产品,并线使用前请咨询技术客服。


JST3899系列标准过孔导电滑环技术规格参数:

电气技术指标

电流

功率环

信号环

额定电压

0-440VAC/DC

0-220VAC/DC

绝缘电阻

≥1000MΩ/500VDC;

≥500MΩ/500VDC;

绝缘强度

≥1000VAC@50Hz60s

≥500VAC@50Hz60s

动态电阻变化值

≤0.01Ω

≤0.01Ω

导线规格

1mm²/10A,2mm²/18A,3mm²/25A,4mm²/32A全铜镀锡导线

0.35mm²镀银铁氟龙线

导线长度

标准长度0.3米(可据客户要求做任意长度)

机械技术指标

产品等级

VC(通用级)

VD(工业级)

VH(高端级)

工作寿命

4000万转

8000万转

1.2亿转

额定转速

300RPM

800RPM

1500RPM

接触材料

银合金

镀金

金合金

工作温度

-30℃~80℃

工作湿度

0~85% RH

整体结构材料

工程塑料

工程塑料/铝合金

铝合金

防护等级

IP54
