JS2Q56标准多路气液电组合滑环

JSQ系列标准多路气液电组合滑环是多路气环与电滑环的组合形式,主要用于传输精密信号、微弱电流、大电流、高电压及水、油、压缩空气、蒸汽、真空等多种气体液体;

13562248831
提供各种规格导电滑环的工作原理和技术解决方案
产品详情

JS2Q56系列标准多路气液电组合滑环特点:


  • 能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等,应用于工业设备、工业展台、电气测试设备、医疗设备、机器人、测试仪器、转台、自动化设备等。

  • 可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等;

  • 支持1~24路个气液通道,1~500路功率电源线或信号线;

  • 标准接口有G1/8",G3/8"、G1/4"、G1/2"、M5等

  • 采用先进的贵金属簇刷式多点接触,在低的摩擦力下保证接触可靠

  • 安装法兰尺寸可根据客户要求任意匹配

  • 标准化产品,有库存

  • 多触点刷丝和平环的匹配设计,高寿命合金摩擦副,具有优良的电气接触特性和自润滑性能

  • 支持信号,功率,气液混合传输

  • 可基于标准型号定制电路数和电流电压

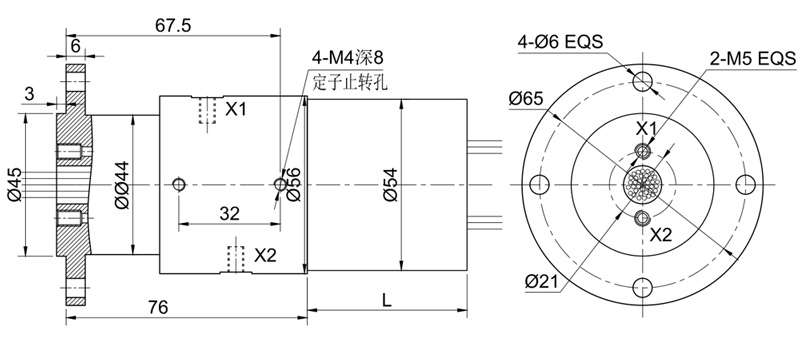

注:安装法兰尺寸大小及止转孔位置大小可根据客户要求定制。



JS2Q56系列标准多路气液电组合滑环选型表:

型号

长度Lmm

环路数

电流电压

JS2Q56A002

30.6

2

电流3A,电压110V

JS2Q56A004

33.6

4

JS2Q56A006

36.6

6

JS2Q56A008

39.6

8

JS2Q56A012

45.6

12

JS2Q56A018

54.6

18

JS2Q56A024

63.6

24

JS2Q56A030

72.6

30

JS2Q56A035

80.1

35

JS2Q56002

31.5

2

电流5A,电压380V

JS2Q56004

35.9

4

JS2Q56006

40.3

6

JS2Q56008

44.7

8

JS2Q56012

53.5

12

JS2Q56018

66.7

18

JS2Q56024

79.9

24

注:电流大小和环路数并不局限于表中所列,可以任意匹配,具体可咨询江晟客服。



JS2Q56系列标准多路气液电组合滑环技术规格参数:

电气技术指标

电流

5A

3A

额定电压

0-380VAC/DC

0-110VAC/DC

绝缘电阻

≥1000MΩ/500VDC;

≥500MΩ/250VDC;

绝缘强度

≥800VAC@50Hz60s

≥250VAC@50Hz60s

动态电阻变化值

≤0.01Ω

≤0.01Ω

导线规格

0.35mm²镀银铁氟龙

0.2mm²镀银铁氟龙

导线长度

标准长度0.3米(可据客户要求做任意长度)

气环技术参数

通路数

2路

通径

3mm

接口

M5

压力

0-1.1MPa

机械技术指标

产品等级

VC(通用级)

VD(工业级)

VH(高端级)

工作寿命

4000万转

8000万转

1.2亿转

额定转速

300RPM

800RPM

1500RPM

接触材料

银合金

镀金

金合金

工作温度

-30℃~80℃

工作湿度

0~85% RH

整体结构材料

工程塑料/铝合金

工程塑料/铝合金

铝合金

防护等级

IP54
