JSF54标准法兰式导电滑环

高度集成式组合滑环电信号的高度集成式组合滑环,主要用于传输精密信号、微弱电流、大电流、高压水、压缩空气、蒸汽、真空等多种气体液体;

13562248831
提供各种规格导电滑环的工作原理和技术解决方案
产品详情

JSF54系列标准法兰式导电滑环特点:


  • 结构尺寸相对较小

  • 采用先进的贵金属簇刷式多点接触,在低的摩擦力下保证接触可靠

  • 法兰尺寸可根据客户要求任意匹配

  • 标准化产品,有库存

  • 多触点刷丝和平环的匹配设计,高寿命合金摩擦副,具有优良的电气接触特性和自润滑性能

  • 支持信号,功率混合传输

  • 可基于标准型号定制电路数和电流电压

  • 法兰使用铝合金材质,其余结构件全部模具成型,选用阻燃高强度工程塑料,传输可靠稳定性价比高




注:法兰尺寸大小可根据客户要求定制。

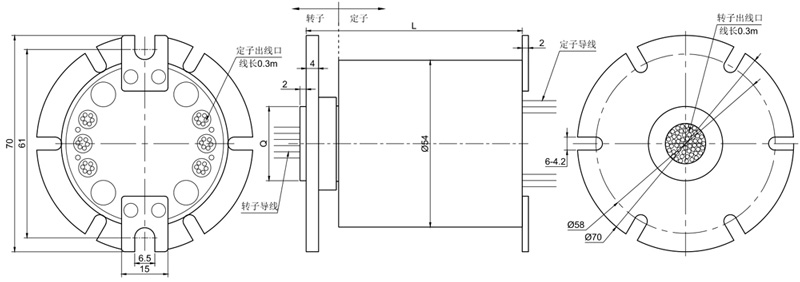

JSF54系列标准法兰式导电滑环选型表:

型号

长度Lmm

环路数

电流电压

JSF54A002

30.6

2

电流3A,电压110V

JSF54A004

33.6

4

JSF54A006

36.6

6

JSF54A008

39.6

8

JSF54A012

45.6

12

JSF54A018

54.6

18

JSF54A024

63.6

24

JSF54A030

72.6

30

JSF54A036

81.6

36

JSF54A042

90.6

42

JSF54A048

99.6

48

JSF54A054

108.6

54

JSF54A060

117.6

60

JSF54A066

126.6

66

JSF54A072

135.6

72

JSF54002

31.5

2

电流5A,电压380V

JSF54004

35.9

4

JSF54006

40.3

6

JSF54008

44.7

8

JSF54012

53.5

12

JSF54018

66.7

18

JSF54024

79.9

24

JSF54030

93.1

30

JSF54036

106.3

36

JSF54042

119.5

42

JSF54048

132.7

48

注:电流大小和环路数并不局限于表中所列,可以任意匹配,具体可咨询江晟客服。





JSF54系列标准法兰式导电滑环技术规格参数:

电气技术指标

电流

5A

3A

额定电压

0-380VAC/DC

0-110VAC/DC

绝缘电阻

≥1000MΩ/500VDC;

≥500MΩ/250VDC;

绝缘强度

≥800VAC@50Hz60s

≥250VAC@50Hz60s

动态电阻变化值

≤0.01Ω

≤0.01Ω

导线规格

0.35mm²镀银铁氟龙

0.2mm²镀银铁氟龙

导线长度

标准长度0.3米(可据客户要求做任意长度)

机械技术指标

产品等级

VC(通用级)

VD(工业级)

VH

工作寿命

4000万转

8000万转

1.2亿转

额定转速

300RPM

800RPM

1500RPM

接触材料

银合金

镀金

金合金

工作温度

-30℃~80℃

工作湿度

0~85% RH

整体结构材料

工程塑料/铝合金

工程塑料/铝合金

铝合金

防护等级

IP54
